一、電子式流量開關概述

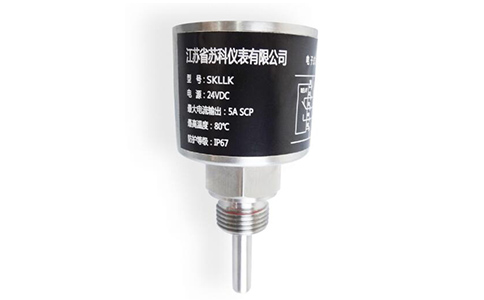

SKLLK型電子式流量開關是利用傳播擴散特性,在封閉的探頭內放置發熱模塊及感溫模塊,探頭的熱傳溫差值與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時，感熱模塊會傳出隨之變化的溫差信號，經過處理器將對應流速的結果輸出。主要適用于石油化工、電力、冶金、鋼廠、造紙、食品加工、水處理、電池廠等行業。液壓兩用型，可用于氣動和液壓系統，循環水、切割液及潤滑油的斷流檢測，以及泵的空轉保護。
二、電子式流量開關特點
(1)傳感器和信號處理器一體化設計，外形美觀大方;
(2)LED燈清晰指示介質流動的狀態;
(3)開關量輸出連續可調，操作簡易方便;
(4)超長的使用壽命與免維護設計;
(5)不銹鋼外殼有效抗外界電磁干擾。
三、電子式流量開關技術參數
| 普通型設定范圍 |
1~150cm/s（水），3~300cm/s（油），200~2000cm/s（空氣） |
防爆式設定范圍 |
1~1000cm/s（液），10~3000cm/s（氣） |
信號輸出 |
常開常閉PNP，NPN，繼電器 |
供電方式 |
24VDC |
空載電流 |
＜80mA |
設定方式 |
電位器設定 |
介質溫度變化 |
≤4℃/s |
響應時間 |
1~13s |
初始化時間 |
18s |
電氣保護 |
反相，短路，過載保護 |
適用流體 |
液體、氣體 |
介質溫度 |
-20~80℃ |
環境溫度 |
-20~80℃ |
儲蓄溫度 |
-20~100℃ |
電氣連接 |
M12接插件 |
材質 |
探頭：不銹鋼；外殼：不銹鋼 |
選配附件材質 |
PUR |
測量精度 |
±2% |
四、電子式流量開關安裝
·在安裝之前確認流量開關是否適合你系統需求
·插入連接點的接口螺紋要適合，在安裝前確認接頭尺寸以免對產品造成損壞
·在安裝時要注意保護接線插頭和底部探頭以及其它部位，要完全避免任何的強烈碰撞和傷害
·在安裝時要確保封閉面內部和測量點是干凈和沒有損壞的
·在安裝完成后要確保接頭處無泄漏等異常狀況
·在扭緊流量開關時要使用適當?shù)墓ぞ?最好使用規定了扭力矩的工具)這樣可以避免產品的損壞和松動

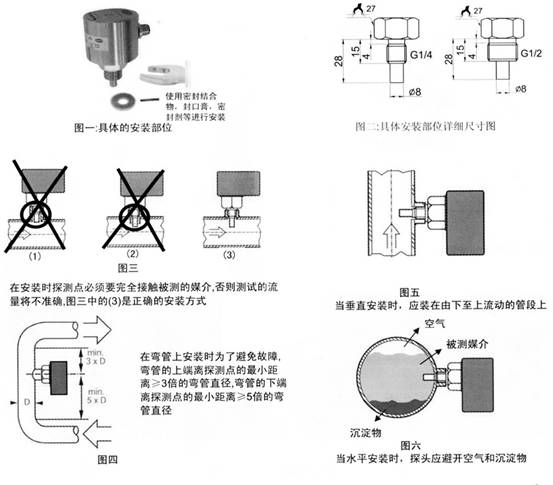

具體的安裝部位和詳細尺寸及方式,參考圖一至圖六
 |
