智能渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照生產使用說明書的要求執行。
智能渦街流量計可安裝在室內或室外，如果安裝在地下井里，有水淹的可能，要選用延水型傳感器。傳感器在管道式可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，安裝位置要注意，如圖所示

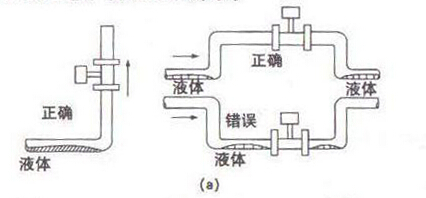

智能渦街流量計測量含液體安裝示意圖

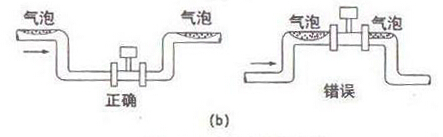

智能渦街流量計測量含氣液混相流安裝示意圖
智能渦街流量計必須保證上、下游直管段有必要的長度，如圖所示。在個匯總資料中數據有差異，其原因可能是，漩渦發生體尚未標準化，形狀尺寸的差異有多少影響尚待驗證；對各類阻流件必要的直管段長度實驗研究尚不夠，即還不成熟，對比節流式差壓式流量計，這方面工作還處于初始階段。

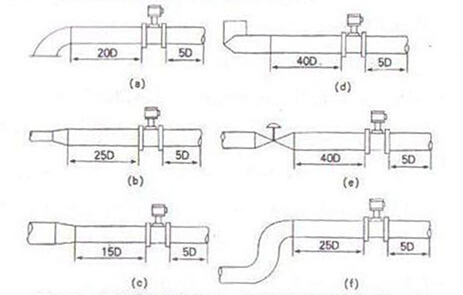

智能渦街流量計對上、下游直管段長度的要求
- 一個90°彎頭；
- 同心擴管；
- 同心收縮全開閥門
- 不同平面兩個90°彎頭；
- 調節閥半開閥門；
- 同一平面兩個90°彎頭；
