機翼測風裝置具有壓力小，安裝前后直管較短，測量穩定的特點。適用于圓形或矩形管道的風量測量，機翼測風裝置是目前國內電力行業一二次風量測量中運用廣的一種流量測量裝置，它與其它測風裝置比較有以下優點：
1、具有獨特的機翼線型，能產生較大的差壓，測量穩定。
2、采用雙機翼或多機翼結構，裝置本身長度短，并且所需上下游直管段也較短。一般前直管段0.6~1.0D,后直管段0.2D
3、壓損較小，產生的壓損不超過差壓值的14%。
4、流束均勻穩定，對流體具有一定的整流作用。
5、安裝維護方便。
6、精度佳，在最大流量的30～100%范圍內，誤差不超過2%。
型號：SK-LGJYF-A(法蘭聯接)
SK-LGJYF-B(焊接)
取壓方式：特殊取壓
適用壓力：≤1.6MPa
適用管徑：DN80~4000mm 80*80~4000*4000mm

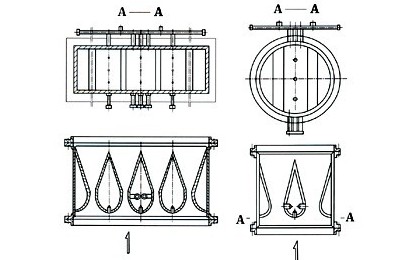

結構形式：(如右圖所示)
