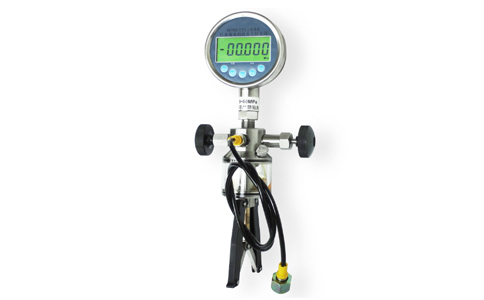

SKYBS-CY型手持式高壓壓力校驗儀是用手鉗式高壓壓力泵為手持式油壓壓力源，壓力通過壓力泵頂部進入標準精密壓力表進行測量比對而達到校驗儀表的目的。手持式高壓壓力校驗儀在校驗壓力等級高的壓力表、壓力變送器、壓力開關等壓力儀表時提供穩定可靠的壓力源。手持式高壓壓力校驗儀也可以與一般壓力表配套用于壓力過程控制中現場調試壓力試驗。
一、手持式高壓壓力校驗儀概述：
1、SKYBS-CY系列壓力校驗儀為交直流兩用的便攜式儀表。
2、微處理器對儀表的各項性能及指標作連續修正，保證儀表長時間、寬溫度范圍內使用而不影響儀表的精度。
3、功耗低。電池采用鎳氫高能量電池，保證儀表在長時間內工作。
4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠電壓而損壞，電池使用壽命長。
5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
6、儀表量程功能豐富，一表多用。
7、軟件內容豐富，操作簡單、明了。
8、采用薄膜面板輕觸開關，款式新，按鍵壽命長。
9、可直接在面板上操作調校滿量程。
二、手持式高壓壓力校驗儀技術指標：
1、量程：0~60MPa（各檔） ?傳壓壓力介質：為潔凈的液體
2、分辨率：壓力：Min 1kPa
3、寬屏、6位大字符、清晰直觀
4、精度：0.05%F.S
5、直流輸出：24V DC
6、環境溫度：5~50℃
7、直流工作時間：≥40小時
8、顯示：41/2LCD ??51/2LCD
9、相對濕度：≤80%RH
10、過載能力：為量程上限的1.2~1.5倍
11、外殼直徑：110mm
12、重量：3kg
13、電源：外置充電器220VAC 50Hz 3vA
14、安裝接頭：M20X1.5

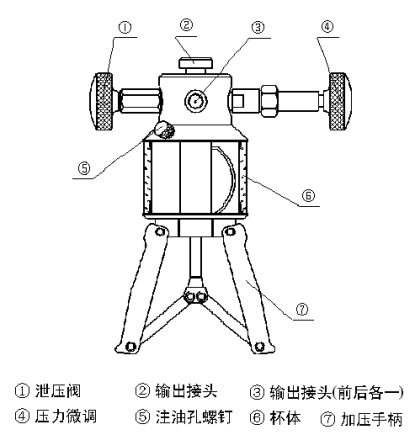

三、手持式高壓壓力校驗儀壓力泵結構：
 |
? |
四、手持式高壓壓力校驗儀操作步驟：
1、打開注油孔螺釘⑤，將癸二酸二異辛酯或者變壓器油倒入杯體⑥中，至杯體高度的1/2；
2、擰上注油孔螺釘⑤，將被校表按照螺紋與輸出接頭②或③連接，或通過高壓軟管連接；
3、壓力微調④旋轉出10mm(最多可旋出15mm);
4、反復握動加壓手柄⑦，油面無氣泡產生時，關閉泄壓閥①；
5、繼續握動加壓手柄⑦，直至壓力達到所需值。(在壓力較高比較費力的情況下，也可借助壓力微調④，微調的調節范圍大約10MPa)。
五、手持式高壓壓力校驗儀使用注意事項：
1、如果液體內混入空氣，經壓縮后壓力穩定需要一定時間；
2、較長時間不使用時，需將杯體內的液體倒出；
3、杯體易碎，需輕拿輕放，勿用硬物觸碰。
4、儀表應放置在無塵、無腐蝕的環境中，若有特殊要求，請在合同中注明。
5、儀表不用時，應關掉電源，長期不用時，應三個月充電一次。 ??
6、儀表有足夠過載能力，但切勿嚴重過載，否則會造成傳感器的損壞，導致儀表無法使用。
7、儀表傳感器屬于精密產品，硅膜片表面切勿與固體碰撞，否則會損壞傳感器。
8、沒有專業檢測技能和專用檢測設備,切勿打開機蓋進行檢修，更不允許調整內部器件，更換材料，否則無法保證儀表的可靠性。
9、勿讓電烙鐵等其他發熱體靠近顯示屏，以防燙壞塑脂材料。
10、不能使用汽油、酒精等化學溶劑擦洗面板。
11、儀表雖有抗震設計，但仍應非常小心輕放，特別在現場使用時，避免摔跌、沖撞。
六、存放要求：
應避免在下列場所存放儀表
1.濕度很大是場所
2.高溫熱源附近
3.存在強烈振動的場合
4.具有腐蝕性氣體的場合 |
